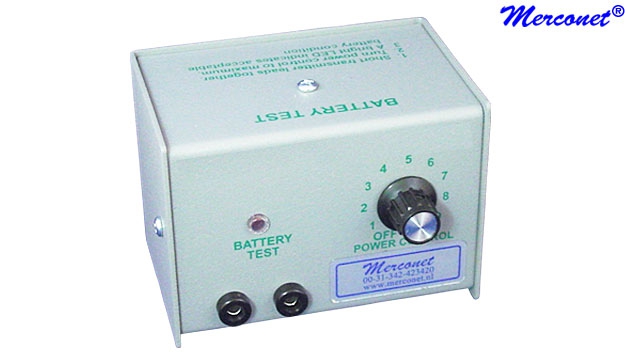

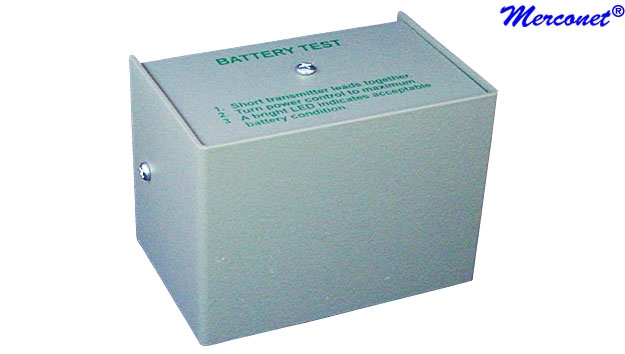

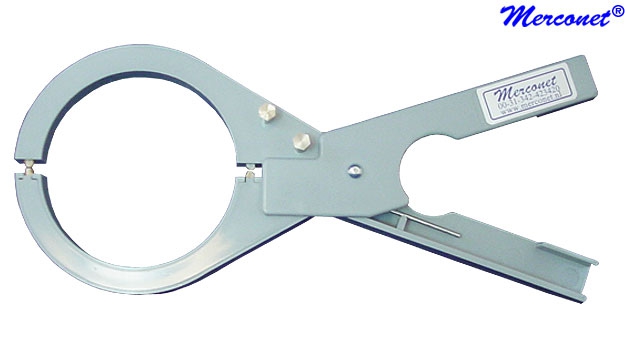

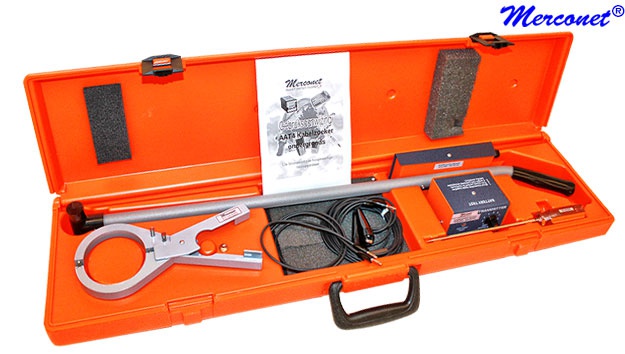

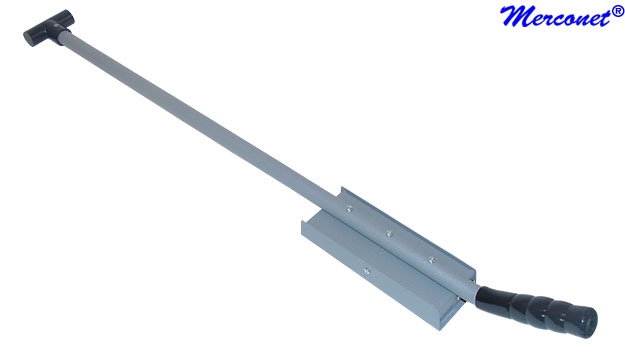

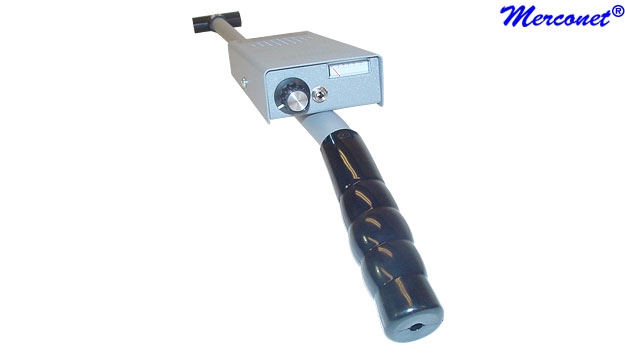

AAT4 Kabelzoeker ondergronds 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Bestel The add to cart button will appear once you select the values above Detail Kenmerk Info Specificatie Content Optie Prijs Detail De AAT4 wordt gebruikt bij het volgen van grondkabels en het in kaart brengen van ondergrondse bekabeling- en buissystemen. Door de piek detectie is op afstand te horen waar de kabel zich bevindt. Het instelbaar volume is ideaal in lawaaierige omgevingen. De AAT4 kent drie aansluitmogelijkheden. Een directe aansluiting door middel van de generator, een inductieve aansluiting welke gerealiseerd wordt met de signaalklem of een inductieve aansluiting met de richtantenne. Een directe aansluiting met generator is voor niet in gebruik zijnde kabels. Met de signaalklem is het echter mogelijk om spanningsvoerende draden te testen, dit zonder het los te koppelen. De richtantenne is bedoeld voor situaties waarin de directe koppeling met de bedrading niet meer mogelijk is. Ontvanger zeer licht in gewicht slechts 422 gram. Ideaal voor langdurig gebruik. Bestemd: - Infra - Bedrijven - Industrie - Telefonie - Netwerk - Video - Verlichting - Reparatie - Installatie - Onderhoud - Kosten besparing Inzetbaar: - Telecom kabels - Energie kabels - Robot maaiers - Signaal kabels - PVC buizen - Fiber met detectie draad - Bodempomp - Straat verlichting Kenmerk Volgen van grondkabels Zoeken van aftakkingen Zoeken van verbindingslassen Bepalen van kabeldiepte Bepalen van kabeleinde Spatwaterdicht Lichtgewicht Aansluiting: - Direct met generator - Inductief met signaalklem - Inductief met richtantenne Info Zoek resultaten 1. Het zoeken van ondergrondse kabels is afhankelijk van vele variabelen zoals: - Grondsoort en samenstelling - Grond vochtigheid - Afstand t.o.v. de generator - Afgeschermd door bovenliggende kabels - Op een onder spannings staande kabel moduleren of een spannings vrije - Aarding van de kabels aan beider uiteinden - Modulatie frequenties - Onder spanning staand belast of onbelast - Ervaring - Neven liggende kabels en/of metaal delen - Boven liggende kabels en/of metaal delen. - Enz. 2. Een groot aantal variabelen. In de praktijk betekend dit: Maakt de kabel spanningsvrij, aard aan beider kanten, ga niet meten als de grond doorweekt is. En probeer de afstand naar de generator zo kort mogelijk te houden. 3. Bovenliggende kabels in een kabel bed zijn een gegeven en daar zal geen enkel systeem beter doorheen komen afgeschermd blijft afgeschermd. 4. Overspraak is ook een gegeven maar met meerdere aansluitmethodes en frequenties is dit te verminderen. 5. Wat inzicht geeft is dat signaal in de open lucht al kwadratisch afneemt en dit afhankelijk van de vochtigheid van de grond verminderd tot vrijwel geen signaal. Je lost het niet op met heel sterk te gaan moduleren, je wint maar heel weinig en het resultaat is eerder averechts door dat alles mee gemoduleerd gaat worden en je overal een piep hoort. 6. Systemen met digitale displays enz. en analoge systemen geven geen winst is in de resultaten. Het is geeft gebruiksgemak. Beider moduleren analoog. 7. Kabelloop in de praktijk wordt een gleuf recht gegraven. 8. Diepte bepaling in de praktijk is een gleuf op dezelfde diepte gegraven, weet je eenmaal de diepte op een paar punten dan is dit over het algemeen voor de hele kabel. Maar de diepte van een kabel is in veel gevallen niet interessant de loop van de kabel des te meer. 9. En de aller belangrijkste: Kabels zoeken is ervaring. Veel verschillende frequenties en aansluitmethodes helpen hierbij. Defect en Beschadiging bepalen De AAT4 bepaald alleen kabelloop, het zoeken en vinden van ondergrondse breuken en kortsluiting is een stappenplan: 1. Eerst wordt met de GT30 de lengte gemeten tot aan de eerste fout. Tevens is dan bepaald of de kabel spanningsvrij is. 2. Hierna wordt de kabelloop bepaald met de AAT4. 3. Dan met de AIK5 de exacte locatie van de eerste fout meten. 4. Hierna wordt opnieuw gemeten met de GT30 en indien noodzakelijk met de AIK5 de volgende fout gelokaliseerd. Specificatie Maximale kabellengte generator: 1200 meter Maximale kabellengte signaalklem: 250 meter Maximale kabellengte richtantenne: Oneindig per stap 50 meter Maximale kabel diepte: 2,5 meter Voltage Voltage maximale: - 40 Vp-p - 140 mW Beveiligd kortstondig maximaal: 250 Volt AC Frequentie Uitgaande draaggolf: 447.5 kHz Uitgaande audio modulatie: 1 kHz Belasting kortstondig AC: Maximaal 240 Volt AC Belasting kortstondig DC: Maximaal 500 Volt DC Voeding GG50 generator: AA 1.5V (8x) ON50 ontvanger: 9VDC Batterijduur GG50 generator: 30 uur Batterijduur ON50 ontvanger: 10 uur Afmetingen GG50 Generator: L: 108 mm, B: 76 mm, H: 89 mm ON50 Ontvanger: L: 70 mm, B: 102 mm, H: 813 mm Gewicht GG50 Generator: 422 gram ON50 Ontvanger: 533 gram Opslag, gebruikerstemperatuur Opslagtemperatuur: -17 tot 75°C Gebruikerstemperatuur: 0 tot 50°C Goedkeuring: CE, RoHS en WEEE Content GG50 Generator AAT4 ON50 Ontvanger AAT4 ABA4 Richtantenne in koffer AAT4 BL77 Draagkoffer AAT4 BA51 Aansluitkabels AAT4 ABA5 Grondpin AAT4 SK51 Signaalklem AAT4 Nederlandstalige gebruiksaanwijzing Optie ABE8 Calibratie AAT4 CU03 Cursus koper infrastructuur 2 dagen Prijs {product}536|quantityfield|pricedis3|pricetax1{/product} Prijzen zijn per stuk, exclusief 21% BTW en gelden voor levering af magazijn Voorthuizen. Bij levering in Nederland of in België worden verzendkosten altijd in rekening gebracht tot maximaal EUR 25,00. Ditzelfde geldt voor expreskosten en/of rembourskosten. Bij de producten trainingen en cursussen is na het bevestigen van de cursusdatum, bij het niet verschijnen van de deelnemer(s), de verplichting ontstaan tot volledige betaling. Het volgen op een latere datum ingeval van niet verschijnen is in overleg mogelijk, maar wordt uitsluitend gezien als service. Hieruit kan geen enkel recht uit worden onttrokken.
