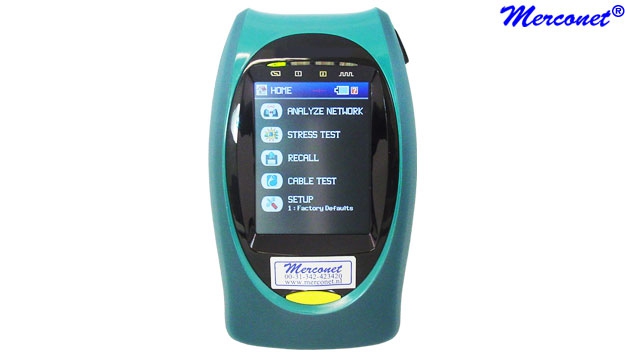

AAO0 IP analyser & monitor met VoIP tester

Kenmerk

• De AAO0 19 in één:
  - Eerstelijns tester
  - Zeer uitgebreide intuïtieve, menu gestuurde IP analyser
  - Auto diagnose systeem
  - Continue monitor van data
  - Certificatie tester
  - Protocol analyser
  - Proces manager
  - Apparatuur indificatie
  - Verkeer generator
  - E-mail analyser
  - VoIP tester
  - Wireshark
  - IP Ping & trace
  - Ethernet tester
  - Aansluitzoeker
  - Werkplekindicator
  - Poorttester
  - Stresstester
  - Datafilter
• Certificeert meetresultaten
• PoE voltage controle, spanning controle en meting

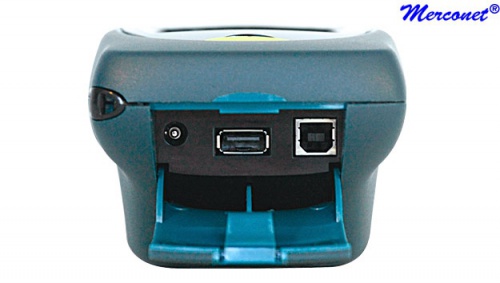

• Aansluitingen:
  - Apparaat
  - Inline
  - Monitor
  Analyseert:
  - Frames
  - Protocollen
  - Netwerk problemen
  - VoIP verbindingen
  - Email verkeer
  - Opgeslagen pakketten
• Detecteert:
• - Aangesloten netwerkapparaten
  - Verkeersproblemen
  - Poorten
  - Frames
• Kwalificeert netwerk segmenten
• Stresstests zijn gebaseerd op:
  - RFC 2544 protocol
• Soorten stresstests:
  - Verwerkingscapaciteit
  - Latency
  - Vervallen frames
  - Back to Back
• Intern geheugen
  - 10.000 pakketten
• Verkeersgenerator
• Ephemeral ports functie
• Top talkers functie
• Werkplekidentificatie
• Poort test
• Data filter
• Netwerkanalyse software
• Bekabelingstests
• Ping/trace functie
• Intern gebruiksaanwijzing
• Kleuren LCD touchscreen

Info

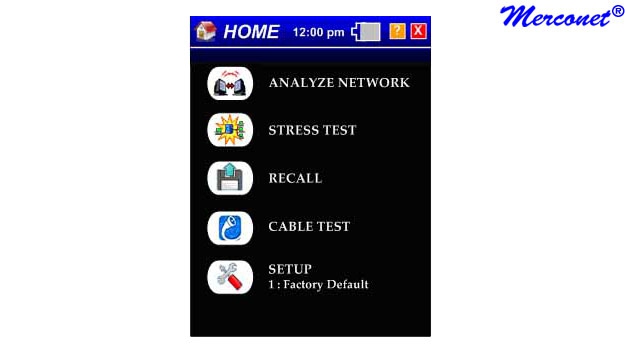

Zeer uitgebreide intuïtieve, menu gestuurde IP analyser
De interne intuïtieve gebruiksaanwijzing geeft aan hoe een test kan worden uitgevoerd en wat een test betekend. Een eerste analyse verschijnt direct op het display. Dit is een zeer uigebreide analyse.
Auto diagnose systeem
Aan de hand van metingen levert de AAO0 voorstellen voor mogelijke oplossingen bij calamiteiten.Hierdoor wordt er snel service verleend ook bij complexe vraagstukken.
Continue monitor van data
De AAO0 analyseert continu protocollen en frames van het netwerk en aangesloten apparaten worden herkend en geïdentificeerd.
Rapportage tester
Het regeistreeren en borgen van betaande sitauteis vooor rapportagen voor controle op afwijkingen voor in de toekomst. Ook is deze rapportage geschikt voor het opleveren van werkzaamheden.
Het maken van een certificatierapport is mogelijk met de bijbehorende netwerkanalyse software.
Protocol analyser
De AAO0 geeft een overzicht van de gedetecteerde protocollen, het aantal pakketen, hoe vaak een protocol wordt verstuurd wordt. Dit wordt weergegeven in percentage ten opzichte van het totale verkeer. Protocollen als IPv4 en IPv6 worden uitgebreid om de subprotocollen weer te geven. Direct worden 31 verschillende protocollen weergeven alle overige protocollen worden opgeslagen in andere. En kan worden geanalyseerd met de meegeleverde analyse software. Proces manager
Geeft weer MAC, IP adres, WINS naam van de 50 apparaten welke het meest versturen op het netwerk. Afgebeeld in volgorde van de hoogste naar laagste percentage van de totale pakketten.
Apparatuur identificatie
Apparaten worden gerangschikt op type MAC of IP adres. Apparatuur wordt gedetecteerd door het monitoren van verkeer of door het ontdekken van broadcast. Gerangschikte apparatuur kan worden uitgesplitst naar locaal adres of adres op het totale netwerk.
Verkeer generator
De AAO0 genereert verkeer op het netwerk. Verschillende niveaus verkeer worden gegenereerd. Er kan gekozen worden voor continue verkeerstroom of een uitbarsting. Tevens kan de pakket grootte en overdrachtssnelheid worden ingesteld. Dit Om te analyseren hoe het netwerk reageert en functioneert op verschillende niveaus.
E-mail analyser
De AAO0 analyseert het e-mail verkeer en geeft hier informatie over. Informatie over inkomende mail is:
- IP adres van de zendende e-mail server (POP3).
- E-mail adres of gebruikersnaam van huidige e-mail sessie.
- Het aantal pogingen voor het inloggen, en wanneer de laatste succesvol was.
- Aantal ontvangen e-mails.
- Aantal verwijderde e-mails.
- Totaal aantal bytes wat de e-mail bevat. Voor uitgaande e-mail wordt het volgende weergegeven:
- IP adres van de email server (SMPT).
- Gebruikersnaam.
- Aantal pogingen voor het inloggen.
- Status van laatste inlogpoging.
- Aantal verstuurde e-mail.
- Aantal mislukte e-mail.
- Totaal aantal bytes wat de e-mail bevat. VoIP tester
Traceert meer dan 500 verschillende VoIP gesprekken, dit zijn gesprekken van en naar een IP adres. De volgende informatie wordt weergegeven:
- Start tijd gesprek.
- Stop tijd gesprek.
- Gespreksduur.
- Aantal pogingen/succesvol registratie met VoIP server.
- Aantal RTP (Real Time Transfer Protocol).
- Foutieve RTP frames.
- Verloren frames.
- Restarts en pakket jitter.
De AAO0 is instaat 50 VoIP gesprekken op te slaan en terug te bellen. Wireshark
De volledige output van de AAO0 naar een computer is volledig geschreven in het Wireshark protocol. Bij de AAO0 wordt Wireshark meegeleverd. Door deze analyse software beschikt de AAO0 over een onuitputtelijke analyse kracht.
IP Ping & trace
Door de ping en responstijden wordt er getest of een verbinding met apparaten en of het internet mogelijk is. Er kan gecontroleerd worden of er verbindingen gemaakt kunnen worden naar hub's, werkstations, modems, servers, DHCP, routers, DNS en switches.
Poort tester

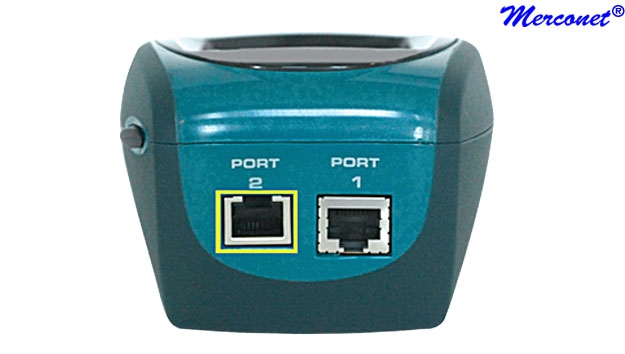

Het apparaat controleert of er een NIC of LAN poort is aangesloten. Aan een poort kan een naam worden gegeven. Hierdoor kan de gebruiker deze snel terugvinden. Met de functie Ethernet ports kan een reeks poorten worden ingesteld die de gebruiker niet wil monitoren. De top talkers functie geeft weer welk apparaten de meeste data versturen. De tester kan op drie manieren worden aangesloten: Als apparaat, in serie en monitor.
Stress tester
Dit wordt uitgevoerd op VoIP verbindingen VPM tunnels met twee routers en tussen IP adressen. Deze zijn gebaseerd op de meetmethodiek van RFC 2544.SLA (Service Level Agreements) worden gecontroleerd. Door te testen op verschillende niveaus kunnen prestaties van het netwerk individueel geanalyseerd worden. 500 verschillende VoIP verbindingen zijn te volgen. Statistieken van de laatste 50 verbindingen worden opgeslagen in het interne geheugen.
Werkplekidentificator
Tijdens een werkplekidentificatie test lichten de status LED's van de hub of switch op.

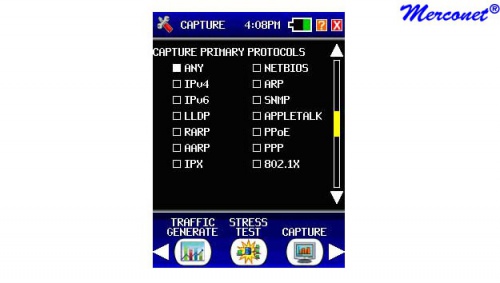

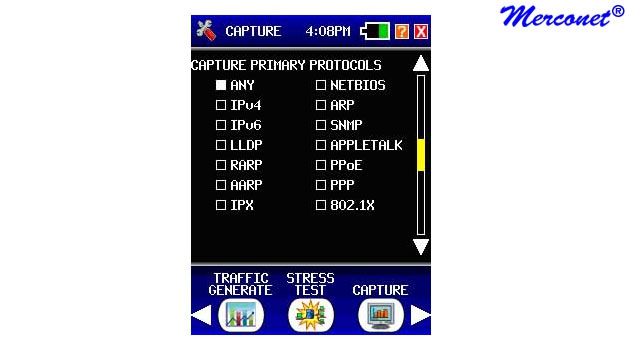

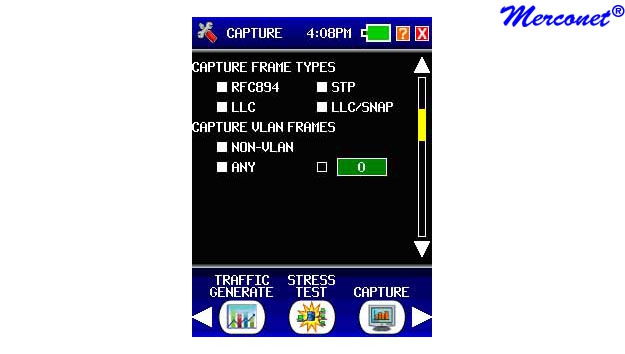

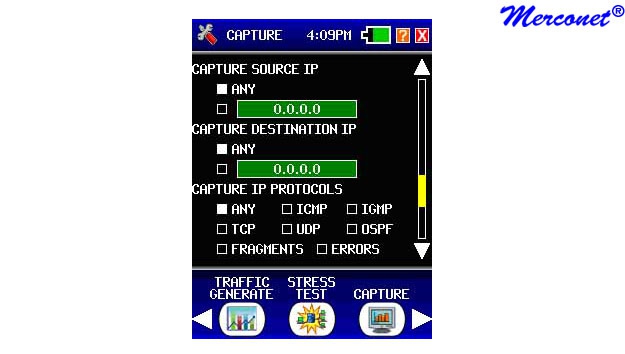

Data filter
Door het instellen van het filter analyseert de gebruiker een specifiek frame of pakket. 50 profielen kunnen geconfigureerd worden en opgeslagen. De snelheid wordt automatisch gedetecteerd in 10/100/1000 of in full duplex of half duplex. Deze tester kan 10,000 pakketen opslaan in het interne geheugen.

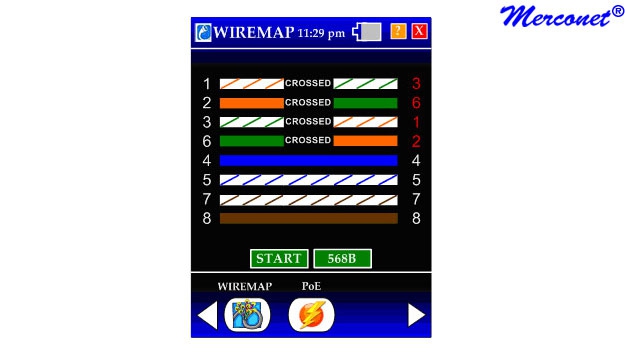

Eerstelijns tester
Teven kan ook de kabel worden gecontroleerd, want uit eindelijk kan de fout zich ook in layer 1 bevinden. ANN9 Doordat certificeren bij een nog niet afgemonteerd netwerk niet mogelijk is, kan er toch een grote tijdwinst worden behaald met een eerstelijns test. Aan de ene zijde worden de meegeleverde acht identificatie stekkers aangesloten. Tijdens het monteren kunnen acht aansluitingen direct worden gecontroleerd op aansluitfouten door de 1-8 test en tevens de werkpleknummering. Ook alle patch kabels kunnen snel gecontroleerd worden met deze methode. Dit is een impressie van de belangijkste functies van de AAO0. Wij hopen dat het U realisteert gezien de ondestraade specificaties en de compatibilteit met wireshark over een bijna on uit puttelijke aantal functies. Daarom willen wij ons ook medelingen doen over onze IP cursus.

Specificatie

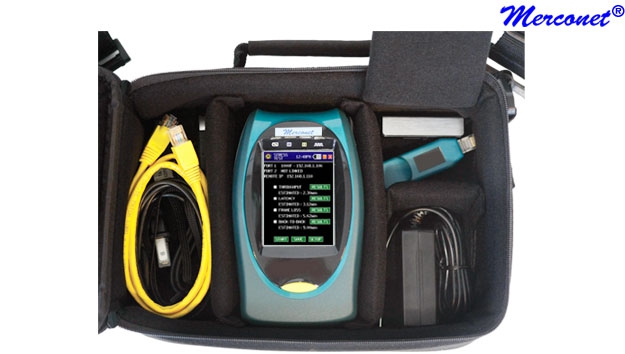

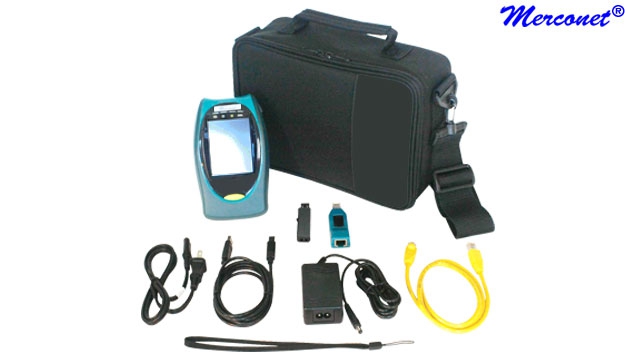

Content

AAO0 IP analyser & monitor met VoIP tester
AAV0 Netwerkanalyse software AAO0
AAU9 2GB Flash USB stick AAO0
AAV2 Terminator adapter RJ45 female/male AAO0
AAV3 Netvoedings adapter AC 230V met netsnoer AAO0
AAV4 Patch kabel RJ45/RJ45 CAT5E UTP AAO0
AAV5 USB naar AC adapter kabel AAO0
AAY4 Draagtas AAO0
GB20 Gebruiksaanwijzing

Optie

ABB1 Certificatie calibratie AAO0
CU04 VDSL/SDSL/ADSL+/Docsis cursus
CU06 IP basis cursus 2 dagen
CU15 VoIP cursus
CU35 Monitoren & meten op Ethernet/LAN
CU36 Cursus Wireshark
CU45 Routers en Gateway
CU55 Cisco certified cursus
KO15 Instrumentkoffer medium (157 mm)
ON80 Ontvanger 9001
