OL20 Test Set LED OZ52/OM31/MO02



Bestel
Detail

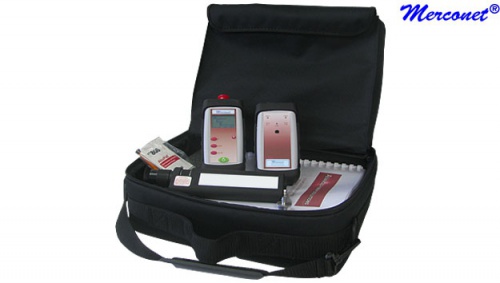

Deze test set biedt de installateur een complete oplossing voor het testen, onderhouden, repareren en documenteren van optische fiber systemen. In deze OL20 set heeft de OM31 een 3 mm. detector dit is alleen noodzakelijk voor grotere kern diameters. Met deze set worden alle parameters van optische fiber netwerken getest. Dit zijn het uitgangsvermogen van de fiber, het gekoppeld vermogen van de zender en het verlies in een fiber. Deze testset bevat de volgende producten:
OZ52
De zender kan gebruikt worden bij fiber optische kabels in gebouwen en in de grond. De OZ52 is geschikt voor multimode toepassingen tot 5 km bij 1300 nm. Dit apparaat is eenvoudig te bedienen met alleen een golflengte/uit-schakelaar, wat de golflengte selecteert of de zender uitschakelt.
De zender is geschikt voor het uitvoeren van insertion loss metingen van fiber optic verbindingen wanneer deze wordt gebruikt in combinatie met een ontvanger. Bij het testen van verbindingen in de grond of in gebouwen is de zender het perfecte gereedschap, naast de ontvanger die daarbij ook wordt gebruikt. De uitgang is gestabiliseerd waardoor nauwkeurige testresultaten worden verkregen volgens de TIA/EIA standaarden. Het vermogen van de golflengten is individueel instelbaar met een stelschroef voor een variabele verzwakking of om het vermogen te verminderen. Hierdoor gaat de batterij langer mee als een hoog optisch vermogen niet noodzakelijk is voor de test of kan het vermogen juist verhoogd worden bij lange aansluitingen. De zender wordt geleverd in een stevige rubberen behuizing.
OM31
De ontvanger kan gebruikt worden bij fiber optische kabels in gebouwen en in de grond. De ontvanger is geschikt voor multimode en single-mode toepassingen, afhankelijk van de zender die wordt gebruikt. De ontvanger meet optisch vermogen, verlies (attenuation) en optisch return loss. De ontvanger is gecalibreerd voor golflengten van industrie standaarden (NIST traceerbaar). De nul referentie functie is ideaal voor het testen van optische fiber kabels in dB, de referentiewaarde wordt opgeslagen in de ontvanger. Een universele 2,5 mm adapter met schroefbevestiging wordt meegeleverd, andere adapters zijn optioneel leverbaar. Dankzij de achtergrondverlichting zijn de meetwaarden altijd goed zichtbaar. De ontvanger wordt geleverd in een stevige rubberen behuizing.
MO02
The MO02 is een hoge resolutie microscoop met een vergrotingsfactor van 200x die geschikt is voor zowel multimode als singlemode. De MO02 is compact en is het ideale gereedschap voor het inspecteren van optische fiber connectoren. De fiber optische microscoop is voorzien van een witte LED voor de verlichting. Het licht wordt geconcentreerd in het optische pad (de as), zoals dat uit de tip van de ferrule komt en schijnt bijna loodrecht op het fiber eindoppervlak. Dit geeft een uitstekend detail van krassen en verontreinigingen. De MO02 is voorzien van een laser veiligheidsfilter om het risico op oogbeschadiging te verminderen wanneer er per ongeluk een fiber optische kabel wordt bekeken waar vermogen op staat. De MO02 is voorzien van een standaard 2,5 mm adapter, optioneel is een 1,25 mm adapter leverbaar.

Kenmerk
Specificatie
OZ52 Specifications
Toepassingen: Gebouwbekabeling en multimode
Connector: ST
Gecalibreerde golflengte (λ): 850 nm en 1300 nm
Center peek golflengte: +/- 30 nm
Uitgang: LED
Gemoduleerde frequenties: CW (Continuous Wave)
Stabiliteit, 1 uur: Minder dan 0,05 dB
Vermogen: >-17 dBm, individueel instelbaar met stelschroef
Bediening: Schuifschakelaars
Voeding: 1 stuk 9V batterij of AC netvoedingsadapter
Batterij indicator: Ja
Stevige rubberen behuizing: Ja
Gebruikstemperatuur: -10°C tot +50°C (45% relatieve luchtvochtigheid)
Opslagtemperatuur: -20°C tot +60°C (75% relatieve luchtvochtigheid)
Afmetingen: L: 125 mm; B: 70 mm; H: 30 mm
Gewicht: 180 gram

OM31 Specifications
Toepassingen: Multimode, single-mode, gebouw- en grondbekabeling
Connectors: ST, SC, FC
Gecalibreerde golflengte (λ): 850nm,1300nm, 1310nm, 1490nm en 1550nm
Dynamisch bereik: +3 dBm tot -55 dBm
Detector diameter: 3mm
Detector soort: Germanium (Ge)
Adapter opties: Zie opties lijst
Nauwkeurigheid (bij 25°C, -20,0 dBm): +/- 0,25 dB
Meeteenheden: dBm (absoluut) - dB (relatief)
Resolutie: 0,1 dB
Bediening: 5 knoppen
Knoppen: Aan/uit, achtergrondverlichting, λ, dB-dBm, nul referentie
Batterij indicator: Ja
Scherm: Grafisch LCD scherm met achtergrondverlichting
Automatische uitschakelfunctie: Ja
Stevige rubberen behuizing: Ja
Voorbeeld uitleg testen: Ja
Gebruikstemperatuur: -10°C tot +50°C (45% relatieve luchtvochtigheid)
Opslagtemperatuur: -20°C tot +60°C (75% relatieve luchtvochtigheid)
Voeding: 2 AA batterijen of AC netvoedingsadapter
Afmetingen: L: 125 mm; B: 70 mm; H: 30 mm
Gewicht: 230 gram

MO02 Specifications
Toepassingen: Multimode en singlemode
Optische vergroting: 200x
LED: Geschatte levensduur 100.000 uur
Bediening: Aan/uit knop en fijn instelling focus
Veiligheidsfilter: Ingebouwd IR filter
Adapter ingang: 2,5 mm universele ingang, optioneel is 1,25 mm leverbaar
Voeding: 3 stuks 1,5 Volt AAA alkaline batterijen
Afmetingen: L: 225 mm, diameter: 32 mm
Gewicht: 600 gram
Goedkeuring: CE, RoHS en WEEE
Content
- OM31 Ontvanger ST/SC/FC
- OZ52 LED Zender ST
- MO02 Microscoop
- OA24 FC/SC/ST adapter
- OB05 Alcohol schoonmaak doekjes
- TT01 Instel schroevendraaier
- CC01 Certificatie calibratie ontvanger
- AAI6 Certificatie calibratie zender
- GB10 Gebruiksaanwijzing
Optie
- AAI6 Certificatie calibratie zender
- CC01 Certificatie calibratie ontvanger
- CU85 Glasvezel cursus
- KO15 Instrumentkoffer medium (157 mm)
- OA20 ST/AT&T adapter
- OA21 FC adapter
- OA22 SC adapter
- OA23 Lucent LC adapter
- OA24 FC/SC/ST adapter
- OA25 HFBR 4516 Dual Plastic adapter
- OA26 AMP Optimate adapter
- OA27 AMP Optimate DNP adapter
- OA28 AMP (J) Plastic Connector adapter
- OA29 SMA FSMA adapter
- OA30 H-P HFBR 4501 adapter
- OA31 H-P HFBR 4503/4532 adapter
- OA32 H-P HFBR 4506/4531 adapter
- OA33 Biconic LBLB adapter
- OA34 Biconic LA1A adapter
- OA35 F705-017-000 adapter
- OA36 Dia GSF-3/HMS3 adapter
- OA37 NEC D4 adapter
- OA38 Hughes Contact adapter
- OA39 Hughes Pin4569994-126 FOOOH adapter
- OA40 Sumi Mini BNC adapter
- OA41 Radial Optoball adapter
- OA42 Radial VFO 710 adapter
- OA43 S/LWL (DIN 4255) adapter
- OA44 AT&T Rotary spl adapter
- OA45 FDDI Duplex adapter
- OA46 3M Bayonet Bicon adapter
- OA47 Amphenol MFM adapter
- OA48 MTRJ Connector adapter
- OA49 38999 Female adapter
- OA50 38999 Male adapter
- OA51 TELLAB/MOLEX adapter
- OA52 IBM ESCON adapter
- OA53 Diamond E2000 adapter
- OA54 Siemens SV400 Series adapter
- OA55 Toshiba FO7Duplex POF adapter
- OA56 Toshiba TOCP155 TOSLINK POF adapter
- OA57 Panduit Opti-jack adapter
- OA58 3M Volition VF-45 adapter
- OA59 LC/MU Uni adapter
Prijs
2.026,75 € (1.675,00 € excl VAT) each
