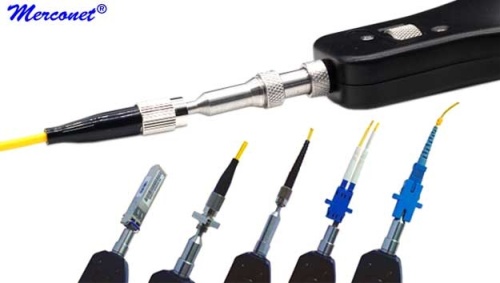

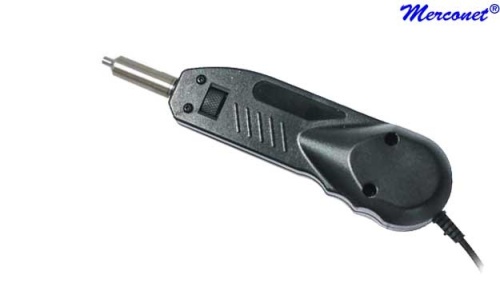

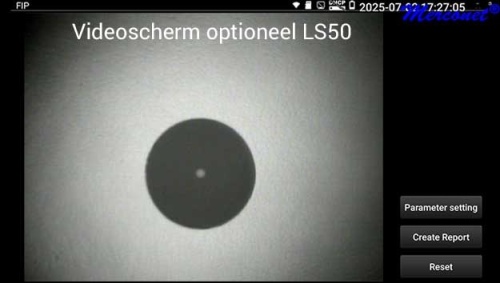

De draagbare video microscoop ATY8 inspecteert alle soorten glasvezel connectoren en aansluitingen. Vooral de Female aansluitingen. Het is niet meer nodig om de achterkant van patchpanelen te openen of hardware te demonteren vóór de inspectie. De USB Handheld Video Microscoop vergroot het eindoppervlak van de optische vezel 200 keer en stuurt het beeld via de USB-kabel naar de Merconet LS50/LS51 of computer. Een reeks adapter interfaces kan enkel aderige, gewone 2,5 / 1,25 kernen, optische modules, TOSA / ROSA-componenten en andere producten inspecteren.
De tester wordt geleverd met adapters voor:
- ATZ5 2.5mm UPC male adapter ATY8
- ATZ6 1.25mm UPC male adapter ATY8
- ATZ7 Female adapter SC/UPC ATY8
- ATZ8 Female adapter LC/UPC ATY8
| Vergroting: | 200x |
| Video standaard: | PAL / NTSC |
| CCD: | 1/3" 420 lijn |
| Vermogen: | 3W |
| Resolutieverhouding: | 0,5 µm |
| Type adapter: | Voor: |
| 25-U-M | FC/SC/ST/E2000 patchkabel UPC-connector |
| 125-U-M | LC/MU patchkabel UPC-afsluiting |
| 25-U-F | FC/SC/ST/E2000 UPC-schot |
| LC-U-F | LC UPC-schot |
| 25-A-M | FC/SC/ST/E2000 patchkabel APC-connector (ATZ0 optie) |
| 125-A-M | LC/MU patchkabel APC-afsluiting (ATZ1 optie) |
| FC-A-F | FC APC-schot (ATZ2 optie) |
| SC-A-F | SC APC-schot (ATZ3 optie) |
| LC-A-F | LC APC-schot (ATZ4 optie) |
| Connector: | USB 2.0 |
| Voeding: | USB 5V |
| Accu: | 3,7V 4500mA / 5V 1A Li-ion |
| Gebruik temperatuur: | 10°C tot 50°C |
| Opslag temperatuur: | 0°C tot 55°C |
| Afmetingen: | Lengte: 210 mm Breedte: 56 mm Hoogte: 50 mm |
| Gewicht: | 500 gram |
| Goedkeuring: | CE, RoHS en WEEE |
ATY8 FIB Fiber Inspectie camera USB
ATZ5 2.5mm UPC male adapter ATY8
ATZ6 1.25mm UPC male adapter ATY8
ATZ7 Female adapter SC/UPC ATY8
ATZ8 Female adapter LC/UPC ATY8
AUB7 Oplader ATY8
AUB8 Draagtas ATY8
AUB9 Accu ATY8
Nederlandstalig gebruiksaanwijzing
ATZ0 2.5mm APC male adapter FC/SC/ST/E2000 ATY8
ATZ1 1.25mm APC male adapter LC/MU ATY8
ATZ2 Female adapter FC/APC patch cord ATY8
ATZ3 Female adapter SC/APC patch cord ATY8
ATZ4 Female adapter LC/APC patch cord ATY8
CU85 Glasvezel cursus
KO10 Instrumentkoffer (105 mm)
