Detail
Bestemd:
Deze gas analyser is voor iedereen die kleine CV installaties en grote verbrandingsinstallaties installeert en onderhoud.
Inzetbaar:
Deze verbranding analyser is ideaal bij het maken van en kwaliteitrapportage van een installatie om te controleren of de installatie voldoet aan de specificaties van de fabrikant of aan de inspectie normen. Met de AIC6 kan er worden aangetoond dat onderhoud aan een installatie nodig is.
Wat levert deze AIC6 op:
Door deze analyser blijft de verbranding efficiëntie van verbrandingsinstallaties hoog. Hierdoor worden brandstofkosten bespaard. Tevens draagt de AIC6 bij aan een langere economische levensduur van installaties.
Algemeen
De AIC6 wordt zeer compleet geleverd en bevat:
NO analyser
Stikstofmonoxide NO wordt gemeten met de AIC6. Dit ontstaat bij verbrandingsprocessen in bijvoorbeeld CV installaties. Stikstofmonoxide draagt bij aan luchtverontreiniging, verzuring en de afbraak van de ozonlaag. Maar ook rendementsvermindering tijdens verbrandingsprocessen.
NOx analyser
In één berekening wordt de hoeveelheid gassen welke behoren tot de verzamelnaam stikstofoxiden berekend. Dit wordt weergegeven in NOx. Deze stoffen bestaan uit binaire verbindingen van zuurstof en stikstof, welke ontstaan bij verbranding op hoge temperatuur. Stikstofoxiden dragen bij aan de verzuring van het milieu. Een hoge concentratie NOx heeft negatieve invloed op de gezondheid. Dit ontstaat door een incorrecte werking van de verbrandingsinstallatie of door het niet correct afregelen.
O2
Aan de hand van de gemeten waarden wordt de hoeveelheid zuurstof berekend.
CO2
Berekend wordt de hoeveelheid koolstofdioxide aan de hand van de gemeten waarden.
Digitale manometer
Zowel negatieve als positieve druk wordt gemeten.
Verschildrukmeter
Het berekenen van verschildruk is mogelijk door de positieve en negatieve drukingang. Deze meter is nauwkeurig, hierdoor kan de gebruiker een CV installatie van NefitTM installeren en afregelen.
Temperatuur meter
De temperatuur wordt weergegeven in °C of °F. Door de twee ingebouwde meters wordt de temperatuur op twee verschillende plaatsen gemeten. De meetprobe heeft een ingebouwde temperatuursensor zodat de temperatuur direct in de luchtstroom wordt gemeten. Meegeleverd wordt een zeer kleine tweede meet sensor welke handig te plaatsen is in moeilijk te bereiken posities, hierdoor wordt de verschiltemperatuur gemeten. Vele andere type sensoren zijn leverbaar.
CO-analyser
De koolstofmonoxide uitstoot wordt vastgesteld door een sensor in de pompkamer. Door het meten wordt er gecontroleerd of de CO uitstoot voldoet aan de door het NENTM gedefinieerde waarde.
CO-alarm
Voor het betreden van een ruimte met een verbrandingsinstallatie wordt deze gecontroleerd op een te hoge CO-concentratie. Tijdens de werkzaamheden kan dit apparaat constant uw veiligheid controleren. De waarde van het alarm kan ingesteld worden.
Verbrandingsrendement
Aan de hand van de gemeten waarden wordt het verbrandingsrendement bepaald.
Gaslekkage detector

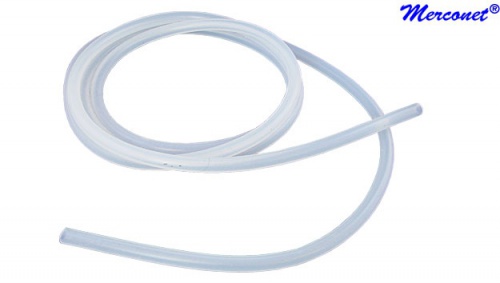

De rookgas probe met in-line filter is flexibel hierdoor worden metingen op de meeste plaatsen uitgevoerd. Aan het standaard in-line filter kan de meegeleverde silicone slang worden bevestigd hierdoor worden zeer moeilijke plaatsen bereikt.
Datalogger PC Software
Meetgegevens worden opgeslagen in verschillende intervaltijden. Zie Tabel
IP10 Infrarood printer
Met deze optionele printer kan er direct een certificatierapport worden opgemaakt en uitgeprint.
Algemeen
Door de zeer complete levering is de AIC6 direct inzetbaar. De meetresultaten worden op een LCD-scherm met backlight weergegeven. Door de automatische uitschakelfunctie heeft de batterij een langere levensduur.
Standaarden
Deze uitgebreide verbrandingsanalysator meet de volgende standaarden: EN50379, BS7927, BS7967, NEN-1078, NEN-3028, NEN-2753, NEN- 6062, NEN-9001, NEN-14000, NEN-EN 50379:2004 deel 2, SCIOSTM, KOMOTM.
Kenmerk
- De AIC6 veertien in één:
- Verbrandingsanalyser
- NO-analyser
- NOx-analyser
- O2-analyser
- CO2
- CO-analyser
- CO-alarm
- Verbrandingsrendement
- Digitale manometer
- Verschildrukmeter
- Temperatuurmeter
- Gaslekkage detector
- Certificatietester
- Datalogger - Meet:
- Zuurstof (O)
- Koolstofmonoxide (CO)
- Mono Nitrogen oxide (NOx) - Berekend:
- Koolstofdioxide (CO2)
- Verhouding (ratio) Koolstofdioxide (CO2) / Koolstofmonoxide (CO)
- Verbranding efficiency in percentage - Twee K-koppel ingangen
- Twee druk ingangen
- Positieve ingang
- Negatieve ingang - Datalogger PC software
- NOx is verzamelnaam voor:
- Stikstofmonoxide (NO)
- Stikstofdioxide (NO2)
- Distikstofoxide (N2O) of lachgas
- Distikstoftrioxide (N2O3)
- Distikstoftetraoxide (N2O4)
- Distikstofpentaoxide (N2O5)
- Stikstoftrioxide (NO3) - Infrarood printerpoort
- Backlight functie
- Automatische uitschakelfunctie
Info
Gassen O2 (Dizuurstof) (Zuurstof gas), is een ongevaarlijk kleurloos en reukloos gas. Dizuurstof is noodzakelijk voor alle verbranding. CO (Koolstofmonoxide) (Koolmonoxide), is een verbinding van koolstof en zuurstof. Het ontstaat door onvolledige verbranding van koolstof bij fossiele brandstoffen of andere brandbare stoffen welke koolstofverbindingen bevatten. Koolmonoxide is gevaarlijk omdat het kleurloos en reukloos is en lichter dan lucht. Dit gas is gevaarlijk voor de gezondheid. Vaak is de oorzaak een verstopt ventilatiekanaal.
Tabel berekende waardes
Datalogger

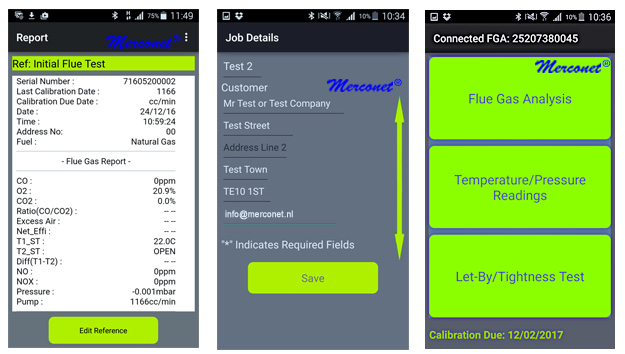

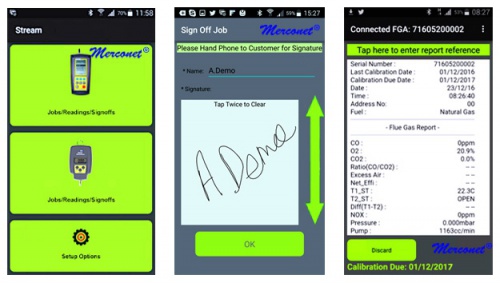

Met de optionele AIC4 Bluetooth communicatie is het mogelijk om met de AIB8, AIC6, AIC7 en de AJJ9 te communiceren met de gratis app. De gratis app is te downloaden in de Google play store. Meerdere apparaten zoals AIB8, AIC6, AIC7 en de AJJ9 worden ondersteund. De certificatie rapporten worden voorzien van Uw bedrijfs informatie met persoonlijke handtekening. Van de klant wordt de data onder een uniek klant nummer opgeslagen. De rapporten zijn voorzien van tijd en locatie met het serie nummer van het apparaat. Rapporten kunnen direct verzonden worden per email.
Rookgasanalyser Standaarden H2 20% Waterstof toevoeging
Het toevoegen van tot 20% waterstof aan aardgas heeft GEEN invloed op de Merconet Rookgas testers die allen zijn goedgekeurd volgens EN50379.
Merconet de leverancier van Rookgas testers met behulp van zuurstof- en koolmonoxidesensoren om rookgasemissies te meten welke zijn goedgekeurd volgens EN50379, was zeer geïnteresseerd in het onafhankelijke onderzoek en de conclusies over de vraag of onze testers gewijzigd of bijgewerkt dienen te worden voor de nieuwe H2 eis van 20% waterstof in aardgas om het milieu koolstofarmer te maken.
Onderzoek aan de Keele University heeft bevestigd dat ALLE Merconet testers die zijn goedgekeurd volgens EN50379 NIET worden beïnvloed door dit plan, wat betekent dat de huidige testers zonder enige verandering of kosten voldoen aan de H2 eis.
Zie het technisch bulletin TB157 van Gas Safe Register voor inzage hoe deze tests werden uitgevoerd, inclusief de gedetailleerde conclusies.
Technical Bulletin 157
Controle van CO, CO2 en verbrandingsverhouding met behulp van een elektronische verbrandingsgasanalysator (ECGA) bij het uitvoeren van werkzaamheden aan een aardgastoestel dat wordt gevoed met aardgas dat tot 20 vol % waterstof bevat.
Dit biedt richtlijnen over de effecten voor de introductie van de H2 eis een waterstofmengsel tot 20 vol % in aardgas op CO-, CO2- en verbrandingsverhoudingscontroles.
Achtergrond
Na onderzoek uitgevoerd door het HyDeploy-project(1) aan de Keele University, heeft de Heating and Hotwater Industry Council (HHIC), in samenwerking met ketelfabrikanten, gasdetectiefabrikanten en Progressieve Energy, generieke richtlijnen ontwikkelt voor de rookgasanalyse-effecten van de introductie van een bijmenging van waterstof tot 20 vol % in de aardgasvoorziening.
Invoering
Het onderzoek werd uitgevoerd aan de Keele University als onderdeel van het HyDeploy-project. Vier paar huishoudelijke ketels werden geïnstalleerd en continu bediend: een set van de vier werd geleverd met aardgas en de andere set werd geleverd met aardgas gemengd met waterstof tot 20 vol %. De vier paren werden geleverd door vier verschillende fabrikanten.
Gebruikmakend van zowel een direct afleesbare CO2-ECGA als een berekend CO2 (indirect afleesbaar) ECGA, elk in overeenstemming met BS 7967(2), werden de verbrandingsparameters gemeten voor alle acht ketels, samen met de gassamenstelling die aan de ketels werd geleverd op het moment van de afmeting. De fout van elk instrument, aangezien ze betrekking hebben op CO- en CO2-metingen, was +/- 10 ppm en +/- 0,3%.
Analyse
De meetresultaten van zowel de met aardgas aangevoerde als met waterstof gevoede ketels zijn vervolgens vergeleken met het Wobbe-nummer van het gas dat op het moment van de meting aan de ketels werd toegevoerd.
Het Wobbe-nummer is de uitwisselbaarheidsparameter van gaskwaliteit en wordt gebruikt om de limieten van gaskwaliteit in te stellen die binnen Britse gasnetwerken kunnen worden getransporteerd.
Het GB Wobbe-bereik wordt gedefinieerd door de Gas Safety (Management) Regulations (GSMR) van 1996 (3): op het moment van schrijven van dit technisch bulletin is het bereik 47,2–51,41 MJ/m3 onder normale omstandigheden.
Om de analyse te vergemakkelijken, is een verbrandingsmodel ontwikkeld om het verwachte bereik van rookgasanalyseresultaten te voorspellen op basis van het GSMR Wobbe-bereik, om vergelijking mogelijk te maken met de resultaten die zijn verkregen met zowel de met aardgas geleverde als met waterstof geleverde ketels.
Resultaten
Uit de resultaten van de analyse bleek dat zowel de CO- als de CO2-concentratie afnemen naarmate waterstof wordt bijgemengd in de aardgasvoorziening. Als waterstof wordt bijgemengd in de aardgasvoorziening, neemt de Wobbe van het gas af.
De mate van reductie gemeten in zowel CO- als CO2-concentratie was in lijn met de verwachte verandering als gevolg van een verandering in Wobbe-getal (d.w.z. twee natuurlijke gassen van gelijke Wobbe, één met een waterstofmengsel en de andere die geen waterstof bevat, bleken equivalente CO- en CO2-concentraties).
Deze resultaten sluiten aan bij eerder onderzoek naar de relatie tussen rookgasresultaten en aardgaskwaliteit(4).
Meetresultaten:
Figuur 1a (links) – vergelijking CO2 met Wobbe nummer
Figuur 1b (rechts) – vergelijking CO met Wobbe nummer
Conclusies
Uit de resultaten van het onderzoek blijkt dat waterstofbijmenging weliswaar effect heeft op de resultaten van rookgasanalyse, maar dat het gemeten effect niet het gevolg is van de introductie van waterstof maar het effect dat waterstof heeft op het Wobbe-getal van het gas.
Zolang het Wobbe-assortiment van waterstofgemengd aardgas binnen de GSMR-limieten voor aardgas blijft, zal er daarom GEEN verandering zijn in het bereik van rookgasanalyseresultaten die van apparaten worden verwacht.
Dit bleek het geval te zijn voor zowel directe CO2-ECGAs als berekende CO2-ECGAs.
Daarom mogen de criteria voor verbrandingscontroles of kalibratie van analysatoren niet worden gewijzigd om veilige en nauwkeurige verbrandingscontroles mogelijk te maken op een apparaat dat wordt gevoed met een mengsel van aardgas dat tot 20 vol % waterstof bevat (bijvoorbeeld er is geen wijziging in TB 143(5) vereist om rekening te houden met de mogelijke aanwezigheid van een waterstofmengsel tot 20 vol %).
De resultaten van het onderzoek zijn peer-reviewen door HSE, alle vier de ketelfabrikanten die ketels leverden voor het onderzoek en de twee gasdetectiefabrikanten welke instrumenten werden gebruikt om de metingen te doen.
Opmerking 1: Voor details van de huidige gasveiligheidswetgeving, bouwwetgeving en industrienormen voor de geografische gebieden die onder het Gas Safe Register vallen, zie de Legislatieve, Normatieve & Informatieve Document List (LNIDL)(6).
Opmerking 2: Voor algemene informatie over het proces achter de ontwikkeling van Gas Safe Register Technical Bulletins en de verwachtingen voor alle belanghebbenden, zie TB 1000(7).
Specificatie
Specificaties verbrandingsanalyser | |
Detectie: | Aanwezigheid van alle brandbare gassen |
| Aardgas |
| LPG |
| Stookolie |
| Lichte stookolie |
| Dieselolie |
| Gasolie |
| Nafta |
| Benzine |
| Kerosine |
| Petroleum |
| Steenkolen |
| Antraciet |
| Cokes |
| Butaan |
| Hout |
| Bagasse |
| Houtpellets |
| |
Sensoren | |
1x Sensor O2 Oxygen: | Elektrochemisch |
1x Sensor CO Carbon Monoxide: | Elektrochemisch |
1x Sensor NOx Nitric Oxide: | Elektrochemisch |
| |
Bereik verbrandingsefficiëntie: | 0 tot 100% |
Resolutie verbrandingsefficiëntie: | 0,1% |
| |
O2 | |
Bereik O2 Oxygen: | 0 tot 25% |
Resolutie O2 Oxygen: | 0,1% |
Nauwkeurigheid O2 Oxygen: | +/- 0,3% |
CO | |
Bereik CO Carbon Monoxide: | 0 tot 10.000 ppm |
Resolutie CO Carbon Monoxide: | 1ppm |
Nauwkeurigheid CO Carbon Monoxide: | +/- 5 ppm of 5% |
CO2 | |
Bereik CO2: | 0 tot 25% |
Resolutie CO2: | 0,1% |
Nauwkeurigheid CO2: | Berekend |
CO/CO2 ratio | |
Bereik CO/CO2 ratio: | 0 tot 0,999 |
Resolutie CO/CO2 ratio: | 0,001 |
Methode CO/CO2 ratio: | Berekend |
NO-analyser | |
Bereik NO Nitric Oxide: | 0 tot 5.000 ppm |
Resolutie NO Nitric Oxide: | 1 ppm |
Nauwkeurigheid NO Nitric Oxide: | +/- 5ppm (<100ppm) |
| +/- 5 (<1000ppm) |
| +/- 10 (>1000ppm) |
*NOx-analyser | |
Bereik NO Nitric Oxide: | 0 tot 5.000 ppm |
Resolutie NO Nitric Oxide: | 1 ppm |
*Berekend uit de NO waarde | |
| |
Gaslekkage detector | |
Gevoeligheid: | 100 tot 10.000 ppm (100 ppm voor aardgas) |
| |
Temperatuurmeter | |
Temperatuurweergave: | °C of °F |
Temperatuurbereik | -40°C tot 800°C |
Nauwkeurigheid K-ingang: | +/- 0,3%, +/- 1°C |
| |
Digitale manometer | |
Weergave druk: | mbar, psi, inH2O, mmH2O, kPa, hPa, inHg, mmHg en mH2O |
Bereik: | -100 mbar tot +100 mbar |
| -10 kPa tot +10 kPa |
| -40 inH2O tot 40 inH2O |
Resolutie: | 0,001 mbar |
| 0,01 mbar |
Nauwkeurigheid: | <5 mbar: +/- 0,05 mbar |
| >5 mbar: +/- 1% of reading |
| |
Datalogger | Data logger met de PC software |
| |
Probe | |
Constructie: | Handgreep met RVS buis |
Slang lengte: | 2.500 mm |
Maximale insteek lengte: | 200 mm |
Thermokoppel: | K-type |
Thermokoppel nauwkeurigheid: | +/- 0,3%, +/- 1˚C |
Maximale temperatuur: | 800°C |
| |
Algemene specificaties | |
Geheugen: | 100 metingen |
Tijd en datum: | 24 uur Real Time Klok |
Beeldscherm: | LCD met schermverlichting |
Gebruik temperatuur: | -10ºC tot 50ºC (14°F tot +122°F) |
Voeding: | Ni-MH accu |
Gebruiksduur accu: | Meer dan 6 uur |
Afmeting: | L: 200 mm, B: 90 mm, H: 60 mm |
Gewicht: | 500 gram |
Standaarden (zie ook tab INFO): | H2 (20% waterstof in aardgas) |
| EN50379-1 (<100kw https://www.scios.nl/Scopes) |
| EN50379-3 |
| BS7967 |
Goedkeuring: | CE, RoHS en WEEE |
Content
AIC6 NO NOx CO CO2 O2 Nitric Oxide Verbrandings meter® (main unit)
AIC8 PC software en kabel
AIC9 Druk adapter
AID1 Watertrap compleet
AFC0 Spigot
ANT8 Watertrap filter 1 stuk

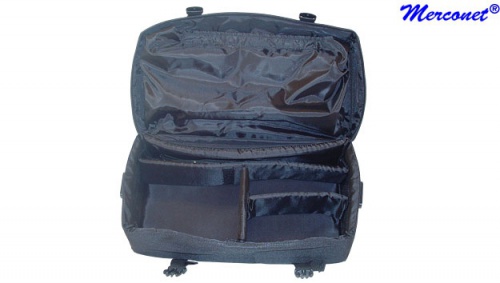

BF80 Rubberen behuizing
BF81 Netvoedingsadapter
BF82 Draagtas
BF83 Rookgas probe en watertrap

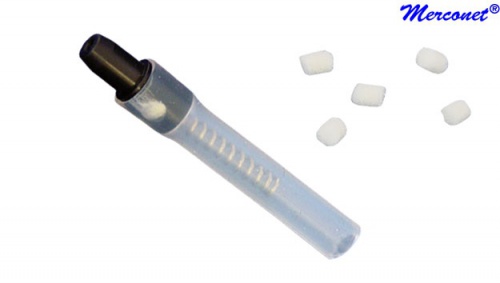

IF12 Pomp protectie filter 5 stuks
KH11 K-koppel hittebesten snoer -40/510
GB10 Gebruiksaanwijzing
Optie
Temperatuur sensors:

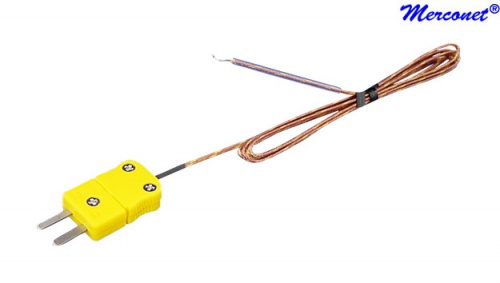

KB21 K-koppel met pen -50/250
KF13 K-koppel FDA goedgekeurd snoer -40/510
KK02 K-koppel met pen voor HS02 -40/850
KH11 K-koppel hittebestendig snoer -40/510
KH12 K-koppel ovenklem/hittebesten snoer -40/510
KK11 K-koppel geribbeld recht -50/250
KK12 K-koppel geribbeld haaks -50/250
KK18 K-koppel -50/250
KK19 K-koppel
KK20 K-koppel
KK21 K-koppel
KK45 K-koppel 45C -50/250
KL14 K-koppel lucht -40/510
KL16 K-koppel lucht 20 cm voor HS02 -40/260
KV11 K-koppel met pen -50/250
KV14 K-koppel met pen 40/850
KV15 K-koppel
KV16 K-koppel
KV17 K-koppel
KV21 K-koppel -100/250
VK14 Verstevigde K-koppel haaks -50/650
VK13 Verstevigde K-koppel recht -50/650
VK15 Verstevigde K-koppel lang voor HS02 -40/510
VK16 Verstevigde K-koppel lang met snoer -40/510
VK17 Verstevigde K-koppel lucht -40/260
VK18 K-koppel -40/260
Calibratie rapport Sensor:
ABB7 Calibratie O2 sensor inc Certificatie rapport
ABB8 Calibratie CO sensor inc Certificatie rapport
ABB9 Calibratie O2 & CO sensor inc Certificatie rapport
ANM6 NOX Sensor
ANG4 Certificatie calibratie NOX tester
Accessoires:
ABW1 Magneet met Ophanghaak
AIC2 Gaslekkage detector
AIC4 APP & Bluetooth module
AIC8 PC software en kabel
AID1 Watertrap compleet
AIP8 Hydrofoob disk filter
AJP7 Hydrofoob 2x & Watertrap filter 10x
ANM8 Rookgas probe haaks met in-line filter
ANN7 Car adaptor AIB8/AIC6/AIC7
BF79 Papierrollen IP10

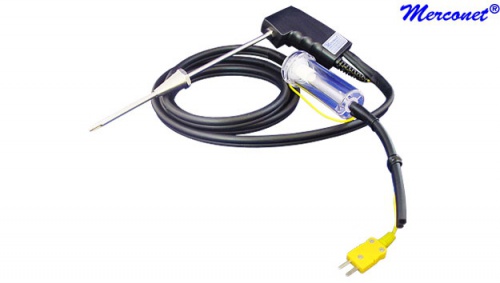

BF83 Rookgas probe en watertrap
BF84 Oliefilter verbrandingsanalyser
BF85 Oplaadbare batterij
BF86 Rook testpomp
HS02 Handvat sensors
IP10 Infrarood printer
IF12 Pomp protectie filter 5 stuks
KO15 Instrumentkoffer medium (157 mm)
LF12 Watertrap Filters 10x
Prijs
Prijs op aanvraag
Prijzen zijn per stuk, exclusief 21% BTW en gelden voor levering af magazijn Voorthuizen. Bij levering in Nederland of in België worden verzendkosten altijd in rekening gebracht tot maximaal EUR 25,00. Ditzelfde geldt voor expreskosten en/of rembourskosten. Bij de producten trainingen en cursussen is na het bevestigen van de cursusdatum, bij het niet verschijnen van de deelnemer(s), de verplichting ontstaan tot volledige betaling. Het volgen op een latere datum ingeval van niet verschijnen is in overleg mogelijk, maar wordt uitsluitend gezien als service. Hieruit kan geen enkel recht uit worden onttrokken.
