AJH2 OTDR 27/29 dB VFL SC



Bestel
The add to cart button will appear once you select the values above
Detail

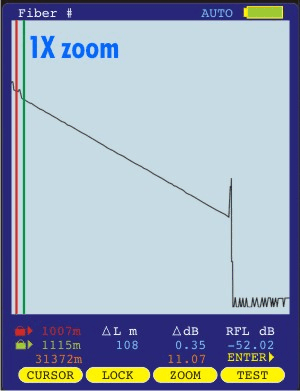

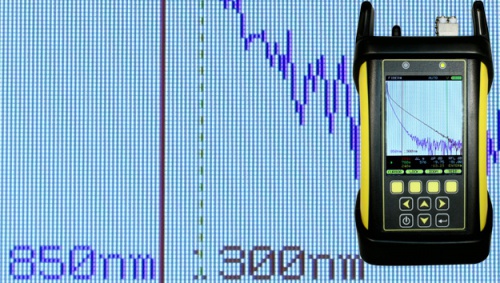

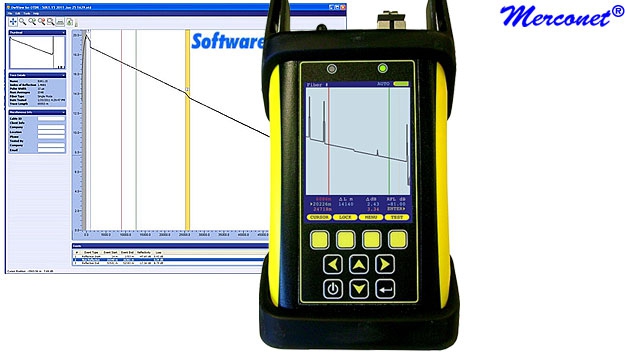

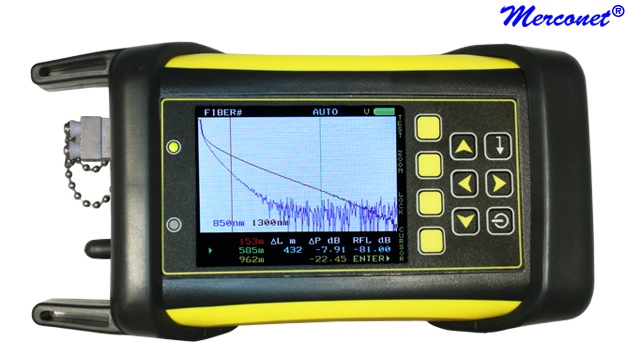

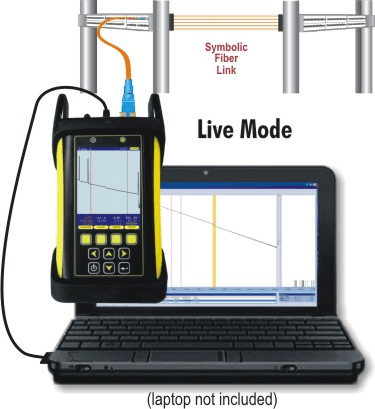

De AJH2 OTDR is een compacte MultiMode tester met slimme functies om direct de resultaten van een meting te analyseren. Automatische worden de events geplaatst in een tabel. Per event wordt de locatie, soort, reflectie hoogte en het verlies getoond. Kies een event in de tabel en deze wordt op het hoog resolutie 2.8 "kleuren LCD scherm getoond. MM 850nm en 1300nm fiber welke gebruikt wordt van data center, netwerk tot industriële automatisering is met deze tester op kwaliteit en afwijking snel en zeer nauwkeurig te meten. De langste tracés kunnen door de automatisering direct op het display worden getoond. Auto rotatie van het beeldscherm geeft de kijker een gedetailleerder beeld. De software biedt mogelijkheden tot het certificeren door opslag van de meet resultaten en precisie analyse van events. Aansluitingen zijn te lokaliseren met de VFL functie.
Inzetbaar:
- Communicatie apparatuur
- Medische apparatuur
- Industriële automatisering
- Regelsystemen
- Video
- Verbindingen met IP
- Netwerken
- Inspectie
- Telecommunicatie
- Certificatie
- Controle
- Rapportage
- Systeembeheer
- Aanleggen van Fiber
Wat levert de AJH2 op:
Tijdbesparing door automatisch analyse. Een nauwkeurig instrument met hoge specificaties tegen een concurrerende prijs. Kwaliteit borging door certificatie rapporten bij aanleg en controle.

Voor
Bestemd:
- Automotive
- Bedrijfspand
- Data centers
- Defensie
- Energie
- Installateur
- Infrastructuur
- Luchtvaart
- Machine fabrikanten
- Offshore
- Onderhoud
- Overheid
- Service verleners
- Technische dienst
- Voedsel industrie
- Papier en Verpakking industrie
- Petrochemie
- Robotica
- Ruimtevaart


Kenmerk
  • Ingebouwd VFL
  • Lengte meting
  • Fout locatie
  • Backscatter events
  • Certificatie
  • VFL aansluiting zoeken
  • Auto event detectie
  • Analyse software
Info
OTDR (Optical Time Domain Reflectometer): Het dynamische bereik en de afstand zijn de bepalend factoren bij een OTDR de AJH2 meet tot 20 km bij deze lente is de meetnauwkeurigheid nog steeds binnen de 1,8m. Naarmate de lengte korter wordt is de nauwkeurigheid veel groter. Gezien dat MM in de praktijk niet veel langer is dan 2 km is dit binnen de 1 meter bij 2km. Het nameten van de ligging van een fiber levert vaak grotere onnauwkeurigheden op. De lengte en nauwkeurigheid zijn altijd afhankelijk van de kwaliteit van een fiber.

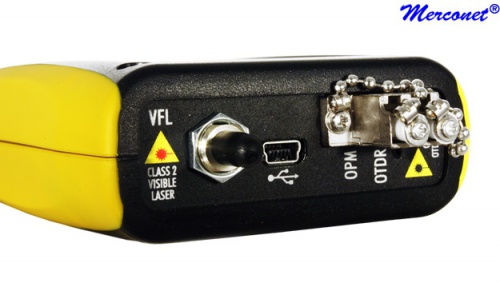

VFL (Visual Fault Locator): Dit is een voor het menselijk oog zichtbaar licht. Door de AJH2 aan te sluiten op een fiber kan hiermee de aansluiting aan het andere einde worden gevonden.

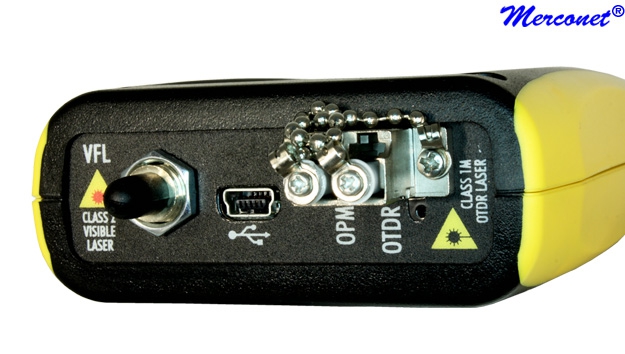

Connectoren: De OTDR wordt geleverd met een SC connector. Voor andere connectoren wordt gebruikt gemaakt van de “Referentie kabel”. Dit is een verloop kabel van SC naar bijvoorbeeld LC of ST. Maak deze verloop kabels 6 meter lang gezien dat de dead zone bij deze OTDR 5 meter
Dead zone: Dit is het niet te meten gebied waar een OTDR de eerste meters niet in kan meten. Om toch direct na de aansluiting te kunnen meten wordt hiervoor een zogenaamde referentie of voorloop fiber voor gebruikt. Deze is tevens de verloopkabel naar andere connectoren. Belangrijk is dat deze van exact dezelfde specificaties is als de te meten kabel.






Maximaal te meten lengte
Maximale lengte wordt bepaald door dynamic range dB / attenuation dB/km.
Voorbeeld: ANQ3 32/30dB SM 1310/1550±20nm
Dynamisch bereik bij 1550nm is 30dB gedeeld door demping per kilometer van de fiber bijvoorbeeld 0,20dB/km. 30 : 0,2 = 150 kilometer
Deze maximale lengte vermindert bij elk incident zoals connectoren lassen en fouten.
Voorbeeld: Connectoren 1dB Groter dynamisch bereik is beter
Waarom een groter dynamisch bereik dit geeft nauwkeuriger incidenten (fouten) aan.
Bij elk incident, connector of las is er verlies. Dit vermindert het dynamisch bereik. Indien het maximum bereikt is worden er geen verdere incidenten gemeten.
Voorbeeld: Twee mantel beschadigingen achter elkaar waarvan de eerste zo groot is dat het dynamisch bereik op is zal de tweede fout nooit gemeten worden.

Bij het aansluiten van MultiMode aan SingleMode of SingleMode aan Multimode gaat de koppeling niet goed een verlies van 20dB of meer treed op. Hierdoor woorden de metingen niet meer betrouwbaar.

Specificatie
Optical Time Domain Reflectometer (OTDR) Specificaties
Toepassing: Multimode
Connector: SC (UPC)
Golflengte: 850/1300nm
Dynamisch bereik SNR: 850nm = 27dB
  1300nm = 29dB
Verzwakking Dead Zone: 5 meter (typisch)
Event Dead Zone: 2 meter (typisch)
Pulsbreedte naar keuze: 1, 2, 5, 10, 20, 50, 100 meter
Bereik maximaal: 20 kilometer (12 miles)
Nauwkeurigheid afstand: 1 + (afstand in meter/10000)
Data punten: 64.000
Automatic Event Location: Ja
Event Tables: Ja
Bereik Refractive Index: 1,4000 tot 1,6000
Operating system: Windows
Event analysis: Ja
Data opslag formaat: Telcordia GR-196 2.0
Print optie: Ja
Help functie: Ja met links naar Video en Theorie
Bedieningstaal: Engels
Opslag capaciteit maximale lengte: 400
Opslag capaciteit minimale lengte: 3000+
LCD Scherm: Kleur Hoge resolutie
LCD Scherm grote: 2,8" diagonaal
LCD scherm rotatie: Automatisch MEMS
Data punt afstand: 1 meter
Sample resolutie (m): 0,16 tot 7,6 m
  1.000 Traces
Voeding: Batterij: Lithium Polymer
  Batterij duur: 20 uur (bij normaal gebruik)
Afmetingen: Lengte: 112.2 mm (4.42 inch)
  Breedte: 72.8 mm (2.87 inch)
  Hoogte: 31.75 mm (1.25 inch)
Gewicht: 284 gram (10 ounces)
Visual Fault Locator (VFL) Specificaties
Golflengte: 650nm
Vermogen: 1 mW
Signaal: CW / Flash
Goedkeuring: CE, RoHS en WEEE
Content

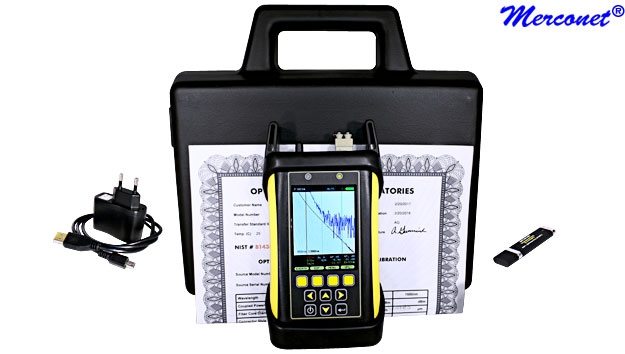

AJH2 OTDR 27/29 dB VFL SC (Main unit)
AJH3 Koffer OTDR
AJH4 USB kabel OTDR
AJH6 USB Stick OTDR met: Analyse software OTDR, USB drive OTDR, Gebruikaanwijzing Engels OTDR, Instructie videos Engels OTDR

Optie

ADK4 Certificatie calibratie OTDR met power meter

AFD8 Fiber inspectie camera
CU85 Glasvezel cursus
KO21 Instrumentkoffer (210 mm)

Prijs
3.989,37 € (3.297,00 € excl VAT) each
