Kenmerk
- Compleet gereedschap assortiment voor FC, SC en ST connectors
- Microscoop
- Optische meter met intern geheugen voor 500 metingen
- Optische zender
- Software voor documentatie
Detail

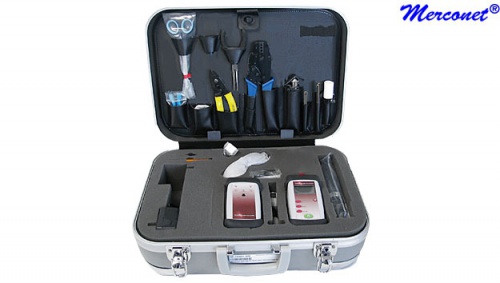

Deze gereedschap&Test set bevat alles wat nodig is voor installateurs en technici van fiber optische kabels. Deze set bevat gereedschappen voor het monteren en polijsten van SC, ST en FC connectoren, een microscoop voor het inspecteren van de connectoren, een optische meter en een optische zender. Deze testset bevat de volgende producten:
OZ57
De zender kan gebruikt worden bij single-mode fiber optische kabels in de grond. De connector kan aan ieder netwerk worden aangepast door het gebruik van verloopkabels of verloopadapters. Dit apparaat is eenvoudig te bedienen met een golflengte/uit-schakelaar, wat de golflengte selecteert of de zender uitschakelt. Er is ook een schakelaar waarmee CW of 2 kHz voor de golflengte wordt geselecteerd.
De zender is geschikt voor het uitvoeren van insertion loss metingen van fiber optic verbindingen wanneer deze wordt gebruikt in combinatie met een ontvanger. Bij het testen van verbindingen in de grond of in gebouwen is de zender het perfecte gereedschap, naast de ontvanger die daarbij ook wordt gebruikt. De uitgang is gestabiliseerd waardoor nauwkeurige testresultaten worden verkregen volgens de TIA/EIA standaarden. Het vermogen van de golflengten is individueel instelbaar met een stelschroef voor een variabele verzwakking of om het vermogen te verminderen. Hierdoor gaat de batterij langer mee als een hoog optisch vermogen niet noodzakelijk is voor de test of kan het vermogen juist verhoogd worden bij lange aansluitingen. De zender wordt geleverd in een stevige rubberen behuizing.
ADQ8
De ontvanger kan gebruikt worden bij fiber optische kabels in gebouwen en in de grond. De ontvanger is geschikt voor multimode en single-mode toepassingen, afhankelijk van de zender die wordt gebruikt. De ontvanger heeft een instelbare resolutie van 0,1 of 0,01 dB, een intern geheugen voor 500 metingen met datum en tijd, een seriële poort en een USB poort voor communicatie met de PC. Met de bijgeleverde PC software worden de resultaten op een eenvoudige manier uitgelezen en opgeslagen in de PC. De resultaten kunnen worden afgedrukt of kunnen worden opgeslagen in een spreadsheet. Hierdoor kan de ontvanger worden gebruikt voor het uitvoeren van certificatie metingen. De ontvanger meet optisch vermogen, verlies (attenuation) en optisch return loss. De ontvanger is gecalibreerd voor golflengten van industrie standaarden (NIST traceerbaar). De nul referentie functie is ideaal voor het testen van optische fiber kabels in dB, de referentiewaarde wordt opgeslagen in de ontvanger. Een universele 2,5 mm adapter met schroefdraad wordt meegeleverd, andere adapters zijn optioneel leverbaar. Dankzij de achtergrondverlichting zijn de meetwaarden altijd goed zichtbaar. De ontvanger wordt geleverd in een stevige rubberen behuizing.
Specificatie
| OZ57 Specificaties | |
| Toepassingen: | Kabels in de grond en single-mode |
| Connector: | SC |
| Gecalibreerde golflengte (λ): | 1310 nm en 1550 nm |
| Center peek golflengte: | +/- 5 nm |
| Uitgang: | Laser |
| Gemoduleerde frequenties: | 2 kHz/CW (Continuous Wave) |
| Stabiliteit, 1 uur: | Minder dan 0,01 dB |
| Vermogen: | >-8 dBm, individueel instelbaar met stelschroef |
| Bediening: | Schuifschakelaars |
| Batterij indicator: | Ja |
| Stevige rubberen behuizing: | Ja |
| Gebruikstemperatuur: | -10°C tot +50°C (45% relatieve luchtvochtigheid) |
| Opslagtemperatuur: | -20°C tot +60°C (75% relatieve luchtvochtigheid) |
| Voeding: | 2 AA batterijen of AC netvoedingsadapter |
| Afmetingen: | L: 125 mm; B: 70 mm; H: 30 mm |
| Gewicht: | 180 gram |
| | |
| ADQ8 Specificaties | |
| Toepassingen: | Multimode, single-mode, gebouw- en grondbekabeling |
| Connectors: | ST, SC, FC |
| Gecalibreerde golflengte (λ): | 850 nm, 1300 nm, 1310 nm, 1490 nm en 1550 nm |
| Dynamisch bereik: | +3 dBm tot -55 dBm |
| Detector soort: | 2 mm Germanium in modulaire behuizing |
| Adapter opties: | Zie opties lijst |
| Nauwkeurigheid (bij 25°C, -20,0 dBm): | +/- 0,25 dB |
| Meeteenheden: | dBm (absoluut) - dB (relatief) |
| Resolutie: | 0,1 dB |
| Bediening: | 5 knoppen |
| Knoppen: | Aan/uit, achtergrondverlichting, λ, dB-dBm, nul referentie |
| Batterij indicator: | Ja |
| Scherm: | Grafisch LCD scherm met achtergrondverlichting |
| Automatische uitschakelfunctie: | Ja |
| Stevige rubberen behuizing: | Ja |
| Voorbeeld uitleg testen: | Ja |
| Gebruikstemperatuur: | -10°C tot +50°C (45% relatieve luchtvochtigheid) |
| Opslagtemperatuur: | -20°C tot +60°C (75% relatieve luchtvochtigheid) |
| Voeding: | 2 AA batterijen of AC netvoedingsadapter |
| Afmetingen: | L: 125 mm; B: 70 mm; H: 30 mm |
| Gewicht: | 230 gram |
| | |
| SW10 rapport specificaties | |
| Aantal metingen: | 500 metingen |
| | Gebruikersinformatie: Bedrijfsnaam |
| | Telefoonnummer |
| | Naam |
| | Job ID |
| Fiber parameters: | User fiber ID |
| | Soort fiber |
| | Fiber details |
| | Connector soort |
| Weergaven meter: | Model meter |
| | Calibratie datum |
| | Nummer van de aansluiting |
| | Resultaat |
| | NanoWatt |
| | dB/dBm |
| | Golflengte |
| | Tijd en datum |
| Meter fiber parameters: | Fiber lengte (km) |
| | Aantal connectors |
| | Aantal splices |
| Fiber analyse resultaten: | Golflengte |
| | Actuele weergave |
| | Toelaatbaar verlies |
| | Overhead marge |
| | Pass/fail |
| Goedkeuring: | CE, RoHS en WEEE |
Content
- ADQ8 Certificatie Ontvanger ST/SC/FC
- OZ57 Laser Zender SC
- OA22 SC adapter
- SK30 Serieel kabel naar OM4x
- SK31 Serieel kabel naar USB
- AAI6 Certificatie calibratie zender
- CC01 Certificatie calibratie ontvanger
- TT01 Instel schroevendraaier
- OB05 Alcohol schoonmaak doekjes (4x)
- OP01 Visuele Foutzoeker ST/SC/FC
- Veiligheidsbril
- Scribe tool
- Verstevigde kabelmantel stripper
- Glasvezel stripper
- Buffer stripper
- Draaibare kabel stripper
- Crimp tool
- Polijst plaat
- Polijst puck
- Polijst pad
- Pincet
- GB10 Gebruiksaanwijzing
Optie
- AAI6 Certificatie calibratie zender
- CC01 Certificatie calibratie ontvanger
- CU85 Glasvezel cursus
- KO15 Instrumentkoffer medium (157 mm)
- OA20 ST/AT&T adapter
- OA21 FC adapter
- OA22 SC adapter
- OA23 Lucent LC adapter
- OA24 FC/SC/ST adapter
- OA25 HFBR 4516 Dual Plastic adapter
- OA26 AMP Optimate adapter
- OA27 AMP Optimate DNP adapter
- OA28 AMP (J) Plastic Connector adapter
- OA29 SMA FSMA adapter
- OA30 H-P HFBR 4501 adapter
- OA31 H-P HFBR 4503/4532 adapter
- OA32 H-P HFBR 4506/4531 adapter
- OA33 Biconic LBLB adapter
- OA34 Biconic LA1A adapter
- OA35 F705-017-000 adapter
- OA36 Dia GSF-3/HMS3 adapter
- OA37 NEC D4 adapter
- OA38 Hughes Contact adapter
- OA39 Hughes Pin4569994-126 FOOOH adapter
- OA40 Sumi Mini BNC adapter
- OA41 Radial Optoball adapter
- OA42 Radial VFO 710 adapter
- OA43 S/LWL (DIN 4255) adapter
- OA44 AT&T Rotary spl adapter
- OA45 FDDI Duplex adapter
- OA46 3M Bayonet Bicon adapter
- OA47 Amphenol MFM adapter
- OA48 MTRJ Connector adapter
- OA49 38999 Female adapter
- OA50 38999 Male adapter
- OA51 TELLAB/MOLEX adapter
- OA52 IBM ESCON adapter
- OA53 Diamond E2000 adapter
- OA54 Siemens SV400 Series adapter
- OA55 Toshiba FO7Duplex POF adapter
- OA56 Toshiba TOCP155 TOSLINK POF adapter
- OA57 Panduit Opti-jack adapter
- OA58 3M Volition VF-45 adapter
- OA59 LC/MU Uni adapter
Prijs
4.011,15 € (3.315,00 € exclusief BTW) per stuk
Prijzen zijn per stuk, exclusief 21% BTW en gelden voor levering af magazijn Voorthuizen. Bij levering in Nederland of in België worden verzendkosten altijd in rekening gebracht tot maximaal EUR 25,00. Ditzelfde geldt voor expreskosten en/of rembourskosten. Bij de producten trainingen en cursussen is na het bevestigen van de cursusdatum, bij het niet verschijnen van de deelnemer(s), de verplichting ontstaan tot volledige betaling. Het volgen op een latere datum ingeval van niet verschijnen is in overleg mogelijk, maar wordt uitsluitend gezien als service. Hieruit kan geen enkel recht uit worden onttrokken.
