AJR9 Impedantie & Watt meter

Voor

• Achtergrond muziek
• Brandbeveiliging
• Omroep systemen
• Ontruiming installaties
• Zuster en Oproepsystemen
• Bedrijfspand
• Boten
• Defensie
• Industrie
• Luchtvaart
• Mijn industrie
• Offshore
• Petrochemie
• Installateur

Kenmerk

• Impedantie meting
• Watt berekening
• Auditieve test
• Automatisch bereik
• Verlicht scherm
• Snel in bediening
• Batterij indicatie

Info

Bij Certificatie, installatie en onderhoud van omroepsystemen en luidspreker kasten is de AJR9 door zijn snelheid en het direct weergeven van zowel de complexe impedantie (Z) en het berekende wattage (Watt) een onmisbaar instrument.
Bij aanleg kan de installatie gecertificeerd worden door de verschillende aansluitpunten te meten. Tijdens de jaarlijkse service wordt dit gemeten en vergeleken met de geregistreerde resultaten. Indien afwijkend wordt deze verandering gevonden door de individuele onderdelen te meten. Het berekende wattage is essentieel voor het controleren van de componenten.
Werking:
De meting wordt uitgevoerd met een continue sinus signaal in het hoorbare gebied. Dit is een handig hulpmiddel bij het zoeken naar defecte speakers. Waar dan niet alleen de meting afwijkt maar ook het geluid auditief niet wordt weergegeven.
Naast de auto test heeft de AJR9 een toon generator functie met 1 kHz continue voor auditief testen.
Theorie:
Een 100 volt of Amerikaanse 70 Volt lijnsysteem wordt ingezet om vermogens verliezen te verminderen welke ontstaan door grote kabel lengtes. Het vermogen van het systeem bestaat uit de som der delen. Bij gebruik van 50 stuks 1 Watt speakers is het vermogen 50 Watt. Door de Wattage indicatie kan gecontroleerd worden of het individuele component voldoet aan de ontwerp eisen en functioneert. Bijvoorbeeld bij een verkeerde of defecte speaker zal het Wattage niet correct zijn en doordat er met een 1kHz signaal gemeten wordt is er ook geen auditief geluid waar te nemen bij een defecte speaker. Het lijnsysteem bestaat uit een aaneenschakeling van kabels, transformatoren en speakers, dit kan alleen gemeten worden met een impedantie meter met een meetbereik van 1 tot 19 kOhm bij een spilfrequentie van 1kHz. In de tabel wordt aangegeven wat richtwaardes zijn voor een correct systeem.

Meten van een spoel zoals gebruikt in luidsprekers en transformatoren is met een multimeter niet mogelijk doordat deze DC gebruikt om de weerstand R (Ohm) te meten. Een spoel heeft een complexe Ohm waarde aangegeven als Z dit kan gemeten worden met een AC signaal zoals gebruikt in de AJR9.

Toepasbaar:

Metingen dienen uitgevoerd te worden aan een passief systeem. Het is niet mogelijk om aan werkende systemen te meten.

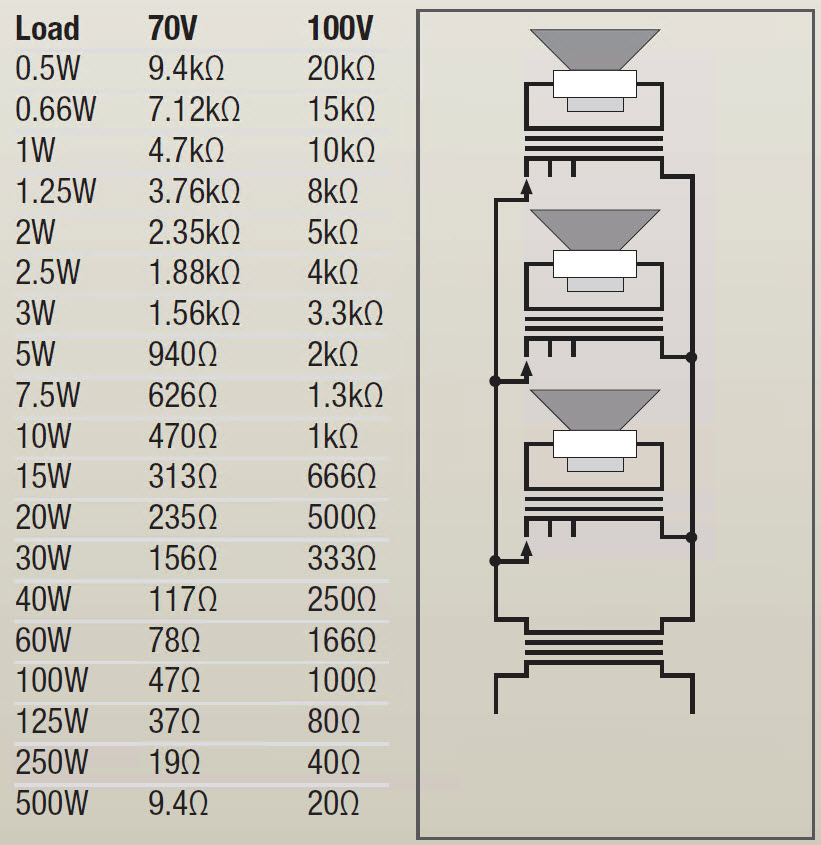

Tabel Richtwaarde

Specificatie

Content

AJR9 Impedantie & Watt meter
AJI7 Kabel rood & zwart krokodil naar banaan (2 stuks)
Engelse Gebruiksaanwijzing

Optie

AJI4 Oplaadbaar met voedingsadapter AJR9
AJI5 12V auto adapter AJR9
CU65 Meten aan audio systemen
JC10 Certificatie calibratie AJR9/ZM10/ZM11
KO10 Instrumentkoffer medium (105 mm)

Prijs

Prijzen zijn per stuk, exclusief 21% BTW en gelden voor levering af magazijn Voorthuizen. Bij levering in Nederland of in België worden verzendkosten altijd in rekening gebracht tot maximaal EUR 25,00. Ditzelfde geldt voor expreskosten en/of rembourskosten. Bij de producten trainingen en cursussen is na het bevestigen van de cursusdatum, bij het niet verschijnen van de deelnemer(s), de verplichting ontstaan tot volledige betaling. Het volgen op een latere datum ingeval van niet verschijnen is in overleg mogelijk, maar wordt uitsluitend gezien als service. Hieruit kan geen enkel recht uit worden onttrokken.
